Único sistema do controle de acesso do veículo da saída do relé do detector da presença do laço indutivo

Detector da presença do laço indutivo do veículo do sistema do controle de acesso do veículo da saída do relé único

Sobre detectores do laço

Os detectores do laço são usados onde quer que os veículos têm que ser detectados, por exemplo: monitoração e maneiras de acesso seguras da guarda ou a contagem de veículos. O sinal de saída pode ser usado controlando mecanismos de movimentação da porta e da porta, barreiras de funcionamento, controlando sistemas do sinal nos parques de estacionamento ou ativando distribuidores do cartão nos parques de estacionamento.
Detector do laço de SINOMATIC com o sentido que detecta a função que pode ser usada às estatísticas o fluxo do veículo. O princípio é baseado em uma mudança na indutância dentro do laço que é causado pelos componentes metálicos de passar veículos. As mudanças são pegaradas e avaliadas por um microprocessador. Agradecimentos de utilização fácil à calibração automática quando a tensão de funcionamento for aplicada.

Dados técnicos
Consumo de potência: 4.5VA
Relés da saída: 240V/5A
Temperatura de funcionamento: -20°C a +65°C
Temperatura de armazenamento: -40°C a +85°C
Tempo de armazenagem do sinal: Ilimitado/limitado quando o laço for coberto permanentemente 10 minutos
Sensibilidade: Ajustável em 4 incrementos
Indutância do laço: Laço total mais a fiação da conexão: 50μH a 1000μH (o ideal é 100μH a 300μH)
Fiação da conexão do laço: Comprimento máximo 20 medidores, torcidos pelo menos 20 vezes pelo medidor

Características principais:

1) Interruptor de restauração: O interruptor restaurado permite o detector de ser restaurado manualmente durante a comissão e o teste. Isto conduz ao detector que re-ajusta o laço de detecção e que torna-se pronto para a detecção do veículo;

2) Tempo de pulso selecionável: Esta característica ajusta a duração que o relé do pulso será energizado para 1 segundo ou 0,5 segundos;

3) Seleção do relé do pulso: O relé do pulso pode ser configurado para energizar na detecção de um veículo ou quando o veículo sair do laço;

4) Impulso da sensibilidade: Esta característica ajusta o nível do undetect à sensibilidade máxima e é usada para impedir a perda de detecção de veículos da alto-cama;

5) Sensibilidade selecionável do interruptor: o ajuste de 4 sensibilidades está disponível nos interruptores para permitir a flexibilidade na configuração;

6) Frequência selecionável do interruptor: os ajustes de 4 frequências estão disponíveis para impedir a interferência entre laços adjacentes;

7) Opção do filtro: Esta opção é usada para fornecer um atraso entre a detecção do veículo e switchiing do relé da saída. Este relé é usado normalmente para impedir a detecção falsa de objetos moventes pequenos ou rápidos;

8) Opção permanente da presença: Esta característica para assegurar a detecção do veículo será mantida quando o veículo é estacionado sobre o laço por períodos prolongados.

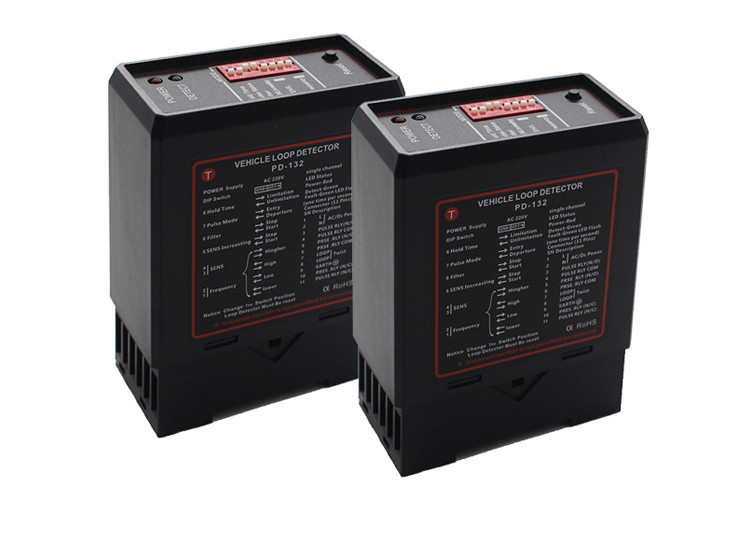

Imagem do detalhe

Parâmetros técnicos do detector do laço
