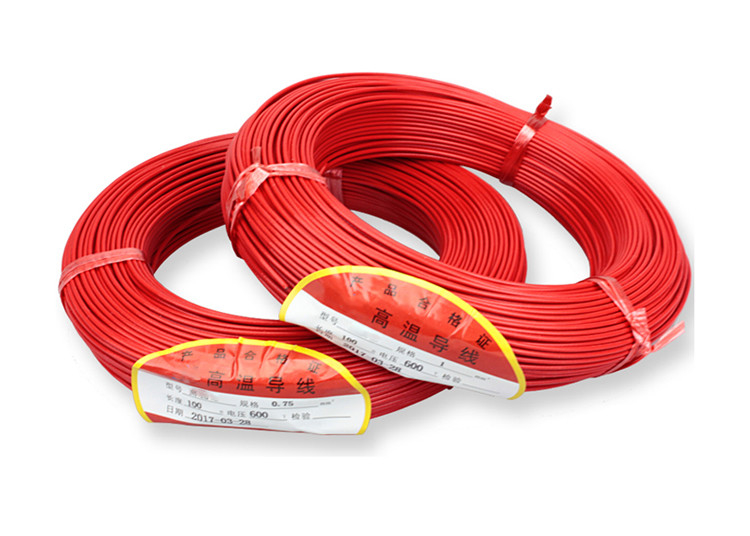

Cabo de laço subterrâneo bobina do laço de 0,75 milímetros do diâmetro para a porta da barreira da detecção do veículo

Cabo de laço subterrâneo bobina do laço de 0,75 milímetros do diâmetro para a porta da barreira da detecção do veículo

Que é cabo do detector do laço?

Usado no equipamento de monitoração do veículo para a detecção de movimentos do tráfego através da criação do laço indutivo à frequência

sinal que flui no cabo e nas peças metálicas do veículo. Estes cabos são projetados para a instalação em um entalhe cortado em

o caminho.

SINOMATIC como um fabricante profissional dos detectores do laço igualmente fornece o cabo de laço de alta qualidade o excelente

desempenho de funcionamento. o usuário pode facilmente fazer a 20-2000uH o laço indutivo do valor para os projetos. Indutivo escolha

a detecção do veículo do laço do canal é ainda o método o mais seguro e o mais eficaz na redução de custos da detecção do veículo em de hoje

aplicações do tráfego e do estacionamento.

Detalhes dos produtos

1. O detector deve ser instalado em um alojamento impermeável tão próximo ao laço como possível.

2. O laço e o alimentador devem ser feitos do fio de cobre isolado com uma área de seção transversal mínima de 1.5mm2.

O alimentador deve ser torcido com pelo menos 20 voltas pelo medidor. As junções no fio não são recomendadas e devem ser

soldado e feito impermeável. As junções defeituosas podiam conduzir à operação incorreta do detector. Alimentadores que podem

escolha acima o ruído elétrico deve usar o cabo selecionado, com a tela enterrada no detector.

3. O laço deve ser quadrado ou retangular na forma com uma distância mínima de 1 medidor entre lados opostos.

Normalmente 3 voltas do fio são usadas no laço. Os grandes laços com uma circunferência de maior de 10 medidores devem usar 2

voltas quando os laços pequenos com uma circunferência de menos de 6 medidores deverem usar 4 voltas. Quando dois laços forem usados no fim

proximidade entre si recomenda-se que 3 voltas estão usadas em uma e 4 voltas nas outro para impedir a interferência.

4. A interferência é um termo usado para descrever a interferência entre dois laços adjacentes. Para evitar a operação incorreta

do detector, os laços devem ser pelo menos 2 medidores distante e em ajustes diferentes da frequência.

5. Para a instalação dos detectores do laço do monocanal, os entalhes devem ser cortados na estrada usando uma ferramenta de corte da alvenaria. Um corte 45o

deve ser feito através dos cantos para impedir dano ao fio nos cantos. O entalhe deve ser aproximadamente 4mm largamente

e 30mm a 50mm profundamente. Recorde estender o entalhe de um dos cantos à borda da estrada para acomodar

alimentador.

6. Os melhores resultados são obtidos quando um único comprimento do fio é usado sem junções. Isto pode ser conseguido correndo

fio do detector ao laço, em torno do laço para 3 voltas e então de volta ao detector. A parcela do alimentador de

o fio é torcido então. Recorde que aquela torcer o alimentador encurtará seu comprimento, para assegurar a um fio suficientemente longo do alimentador é

usado.

7. Após o laço e o alimentador os fios foram colocados no entalhe, o entalhe é enchido com um enchimento do composto ou do betume de cola Epoxy.

Como instalar um fio do detector do laço?

ETAPAS DA INSTALAÇÃO

• Cortando um entalhe.
• Limpando e secando o entalhe.
• Colocação no fio do detector do indutivo-laço.
• Selando o sawcut.
• Conectando o fio ao cabo de entrada.
• Conectando o cabo à tira terminal no armário.
• Assegurar o chicote de fios conecta a tira terminal à unidade da eletrônica.
