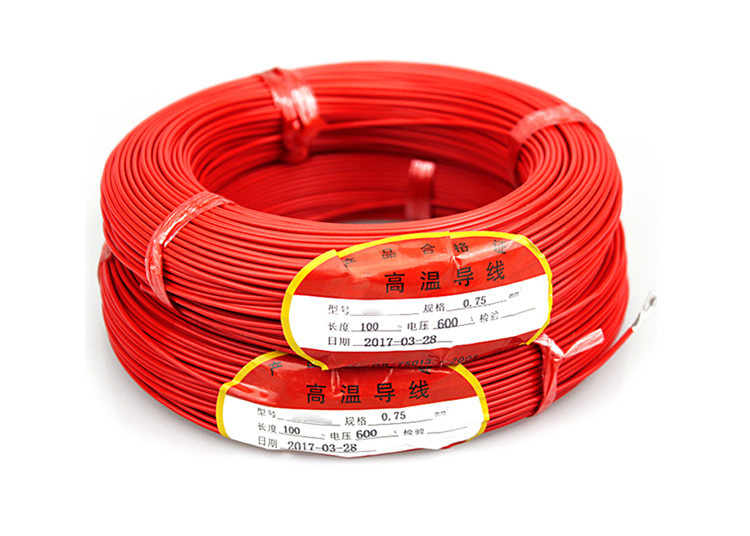

50 e 100 medidores pelo cabo resistente da bobina do fio do laço da temperatura do rolo para o detector do laço

50 e 100 medidores pelo cabo resistente da bobina do fio do laço da temperatura do rolo para o detector do laço

Que é cabo do detector do laço?

Usado no equipamento de monitoração do veículo para a detecção de movimentos do tráfego através da criação do laço indutivo à frequência

sinal que flui no cabo e nas peças metálicas do veículo. Estes cabos são projetados para a instalação em um entalhe cortado em

o caminho.

Característica do cabo da bobina do fio do laço:

Resistência de alta temperatura - temperatura de trabalho do uso até 250 °C.

Resistência da baixa temperatura - boa dureza mecânica; alongamento de 5% mesmo em temperaturas para baixo a -196 °C.

Resistente à corrosão - inerte à maioria produtos químicos e de solventes, resistentes aos ácidos e bases fortes, água e vário

solventes orgânicos.

Tempo resistente - a melhor vida de envelhecimento nos plásticos.

Lubrificou altamente – o mais baixo coeficiente de fricção em materiais contínuos.

Não-esparadrapo - é a tensão de superfície a menor em materiais contínuos e não adere a nenhuma substância.

Não-tóxico - implantação physiologically inerte, a longo prazo de vasos sanguíneos artificiais e órgãos sem reações adversas.

PONTAS DA INSTALAÇÃO

1. O detector deve ser instalado em um alojamento impermeável tão próximo ao laço como possível.

2. O laço e o alimentador devem ser feitos do fio de cobre isolado com uma área de seção transversal mínima de 1.5mm2.

O alimentador deve ser torcido com pelo menos 20 voltas pelo medidor. As junções no fio não são recomendadas e devem ser

soldado e feito impermeável. As junções defeituosas podiam conduzir à operação incorreta do detector. Alimentadores que podem

escolha acima o ruído elétrico deve usar o cabo selecionado, com a tela enterrada no detector.

3. O laço deve ser quadrado ou retangular na forma com uma distância mínima de 1 medidor entre lados opostos.

Normalmente 3 voltas do fio são usadas no laço. Os grandes laços com uma circunferência de maior de 10 medidores devem usar 2

voltas quando os laços pequenos com uma circunferência de menos de 6 medidores deverem usar 4 voltas. Quando dois laços forem usados no fim

proximidade entre si recomenda-se que 3 voltas estão usadas em uma e 4 voltas nas outro para impedir a interferência.

4. A interferência é um termo usado para descrever a interferência entre dois laços adjacentes. Para evitar a operação incorreta

do detector, os laços devem ser pelo menos 2 medidores distante e em ajustes diferentes da frequência.

5. Para a instalação dos detectores do laço do monocanal, os entalhes devem ser cortados na estrada usando uma ferramenta de corte da alvenaria. Um corte 45o

deve ser feito através dos cantos para impedir dano ao fio nos cantos. O entalhe deve ser aproximadamente 4mm largamente

e 30mm a 50mm profundamente. Recorde estender o entalhe de um dos cantos à borda da estrada para acomodar

alimentador.

6. Os melhores resultados são obtidos quando um único comprimento do fio é usado sem junções. Isto pode ser conseguido correndo

fio do detector ao laço, em torno do laço para 3 voltas e então de volta ao detector. A parcela do alimentador de

o fio é torcido então. Recorde que aquela torcer o alimentador encurtará seu comprimento, para assegurar a um fio suficientemente longo do alimentador é

usado.

7. Após o laço e o alimentador os fios foram colocados no entalhe, o entalhe é enchido com um enchimento do composto ou do betume de cola Epoxy.

ETAPAS DA INSTALAÇÃO

• Cortando um entalhe.
• Limpando e secando o entalhe.
• Colocação no fio do detector do indutivo-laço.
• Selando o sawcut.
• Conectando o fio ao cabo de entrada.
• Conectando o cabo à tira terminal no armário.
• Assegurar o chicote de fios conecta a tira terminal à unidade da eletrônica.
