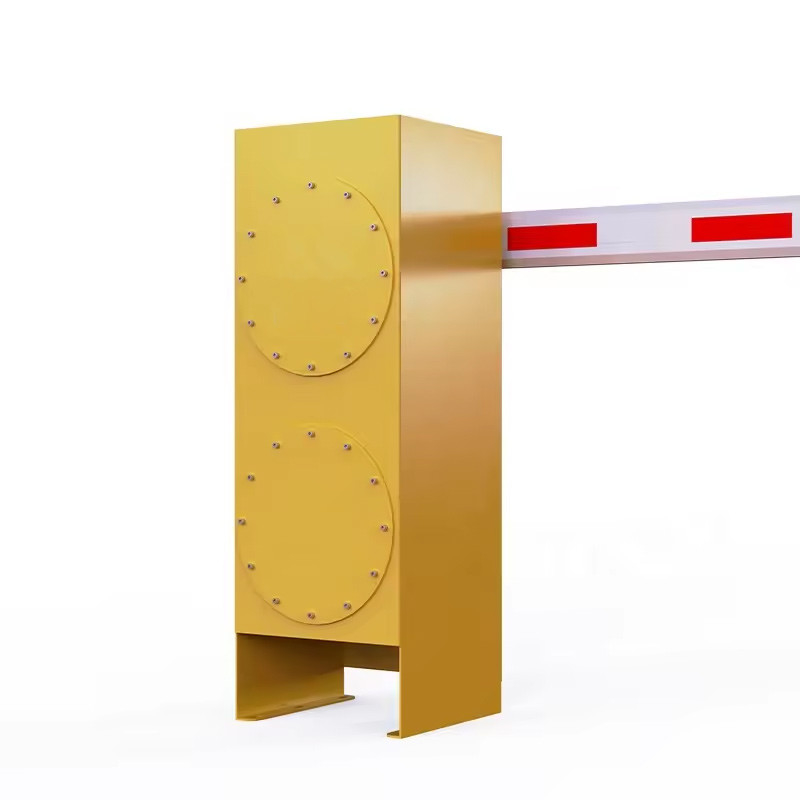

Sistema de porta de estacionamento de segurança RS485 Interface de semáforo IP66 à prova d'água à prova de explosão

Descrição do produto

Este produto é um produto típico de mecatrônica com as características de pequeno volume, baixo ruído, alta eficiência,Regulação de velocidade larga e pequeno erro de velocidade de estado estacionário.

O redutor de quarta geração é especial para porta de barreira, com opcional multi velocidade relação, operação estável e a engrenagem personalizada tem maior eficiência de transmissão e alta estabilidade,que é cada vez mais respeitado pelo mercadoAdota a mais recente tecnologia de projeto de moldes, tecnologia de fabricação de fundição a óleo e tecnologia de regulação de velocidade de controle sem escovas.Design sem embreagem é mais conveniente de usarA estrutura de três ligações curvas em forma de arco torna o trabalho do braço rápido e estável. manutenção conveniente e longa vida útil.

Lugares aplicáveis:

Estações de abastecimento de gás, usinas de gás, usinas de gás natural, entradas de cavernas de querosene, fábricas químicas

Armazéns de matérias perigosas, etc.

Funções

1A velocidade de marcha pode ser ajustada de 1,5 s a 3 s, 2,5 s a 8 s.

2A direcção do braço pode ser rapidamente trocada.

3. Abrir o portão de barreira por roda de motor quando a energia é desligada, automaticamente reiniciar após a energia.

4- Braço de manivela curvado, estrutura de movimento de três elos, operação estável.

5- Controle remoto sem fio para abrir/fechar.

6Função automática de reversão (força ajustável).

7O conector de fotocélulas infravermelhas está disponível.

8O conector do detector de circuito está disponível.

9. Bem integrado com o equipamento do sistema de estacionamento de carros, com comando por fio (deve ser sinal de interruptor).

10. Conector para semáforo ((AC220V, potência inferior a 40W).

11. Oferecendo sinal de contacto seco para o sistema de estacionamento de automóveis ((COM,NC,NO).

12. Retardo automático ao fechar (ajustável).

13. Interface de comunicação de rede RS485 ou CAN ((não é necessário instalar módulo).

14. Interface de contagem

15. Interface de bateria de reserva de 24 V ((Pode ser carregada usando energia solar, opcional)

16. Braço aberto quando desligado (adicionar bateria de reserva, opcional)

17Dispositivo de alarme anti-colisão (opcional)

Especificações Técnicas

Pasos de instalação

1. Selecione o tipo correto de porta de barreira de acordo com as especificações do ritmo,e depois fique o gabinete de barreira com parafusos de expansão.

Após determinar a posição, a fundação do portão de barreira deve ser feita de acordo com as condições do local,e também fazer o porão fundido no lugar para o chão não-betão.

2Seleccionar e pôr em funcionamento a mola

O portão de barreira está bem ajustado antes da entrega. Para mais ajustes, siga as instruções abaixo.

A mola é elástica e as especificações são as seguintes:

Diâmetro 4,0 mm, cor verde
Diâmetro 4,5 mm cor vermelha
Diâmetro 5,5 mm, cor azul
Diâmetro 6,8 mm cor amarela
Diâmetro 7,0 mm, cor branca

O comprimento da mola depende do produto e as alterações de projecto serão notificadas separadamente.

3Ajustar a posição do braço de barreira

Para ajustar a posição do braço (por exemplo, após uma força excessiva), siga os passos seguintes:

3.1 Abrir a porta da barreira e retirar a tampa
3.2 Afrouxar os dois parafusos de fixação do DZ-8 no eixo do pêndulo com uma tecla M12 Allen, de modo a que o braço de barreira possa ser reposicionado à mão.
3.3 Calibrar a posição do braço de barreira (posição horizontal, conforme mostrado na figura 1).
3.4 Usar uma chave inglesa hexagonal para apertar novamente os dois parafusos de fixação
