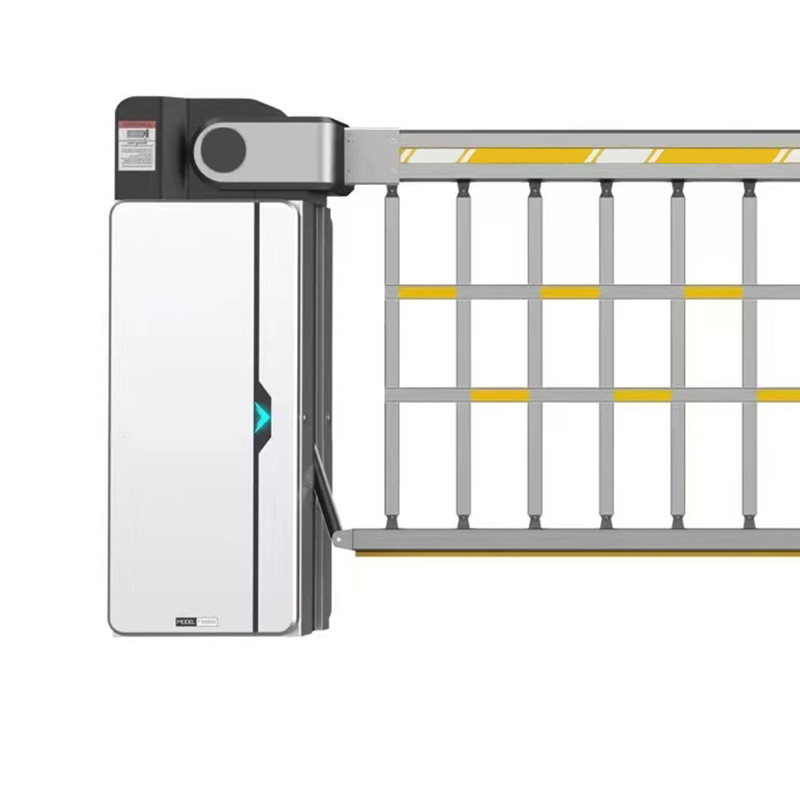

Portão de controle remoto de vedação flexível retrátil

Descrição

O produto é constituído por quatro partes: caixa, mecanismo de transmissão, unidade de controlo e braço.É utilizado em cenários de aplicação para a gestão do acesso dos veículos em zonas residenciaisEste portão de barreira é um tipo de carga pesada com barragem de cerca.

Características-chave do produto

* Motor acionado, com mecanismo de transmissão de hastes de ligação, mola de equilíbrio, operação estável e fiável, vida útil do motor até mais de 2,5 milhões de vezes, vida útil da mola de 400.000 vezes.

*Toda a série é fornecida de série com uma função de rebote quando se encontram obstáculos, que rebotará automaticamente quando a barra for obstruída durante o processo de descida.

* Suporte de radar externo, bobina, função anti-quebra infravermelha, saída de alimentação de 12 V de corrente contínua, pode ser utilizada para alimentação de radar externo.

* Suporte para comunicação RS485 ou ligação paralela RS485

Parâmetros do ambiente de trabalho:

Dimensões da caixa: 530*487*1400mm

Tipo de motor: motor BLDC

Potência do motor: 180 W

Comprimento total: 6 m (incluindo a casa)

Comprimento útil da barra: ≤ 5,47 m

Tempo de abertura/fechamento: 4 s~9 s

Voltagem de funcionamento: DC24V

Temperatura de funcionamento: -35 °C~+80 °C

Voltagem de entrada da fonte de alimentação: AC200~240V

Voltagem de entrada do controlador: DC24V ± 10% 7,5A

Umidade relativa: 30% a 80% (sem condensação)

Distância de comando remoto: ≥ 30 metros

Nível de isolamento: F

Nível de proteção: IP54

Função e características

1. Estrutura do agarre do braço

A transmissão da haste de ligação tem melhor resistência ao funcionamento, estabilidade e confiabilidade

2Estrutura da barra e engrenagem do vórtice da turbina

Implementar a função de auto-bloqueio de desligamento para evitar efetivamente que as barras que caem batam no veículo

3Estrutura do engrenagem planetária

Projeto padrão, com maior e mais estável potência do motor

4. Placa triangular de limite mecânico

Velocidade ajustável para uma subida e queda mais suaves

5Motor acionado, com mecanismo de transmissão de vara de ligação, mola de equilíbrio, operação estável e fiável, vida útil do motor até mais de 2,5 milhões de vezes, vida útil da mola de 400.000 vezes.

6Toda a série vem de série com uma função de rebote quando encontrar obstáculos, que irá rebotar automaticamente quando o boom é obstruído durante o processo de descida.

7. Suporte de radar externo, bobina, infravermelho função anti-quebra, construída em DC 12V saída de alimentação, pode ser usado para a alimentação de radar externo.

8Suporte à comunicação RS485 ou à ligação paralela RS485

Parâmetros do produto

Referência ao processo

Instruções de montagem do poste

1Antes de sair da fábrica, o movimento foi ajustado para a posição fechada.
2Remova a tampa do chassi e abra os dois lados das portas do chassi.

3Instalar 6 teclas de cabeça plana redonda 8 * 8 * 28 nas 6 ranhuras de chave em ambas as extremidades do eixo principal do movimento.

4. Instalar as alças G501 em ambas as extremidades do fuso. Atenção: Ao alinhar a chave, certifique-se de que a alça está nivelada.

5. Instalar parafusos elásticos D10 e parafusos de cabeça de tomada hexagonal M10 * 45 nos furos de ambas as extremidades do poste.

6Insira o poste de travagem G501 no ar no meio dos dois postes e alinhe os quatro furos de parafuso.

7Instalar 4 parafusos hexagonais externos M10* 75 nos 4 furos alinhados e inserir a lavadora elástica D10 na outra extremidade e apertar com a porca de tampa M10.

8. Rodar o volante do movimento em "E" para fazer girar a alavanca do travão para uma posição horizontal.

9. Instalar o eixo de pivô G501, a manga de pivô G501 e a cabeça de pivô G501 e ligar o conector de regulação da haste de travão ao banco de ligação do chassi.E apertar a manga de parafuso de aperto do conector de ajuste.

10Liga a energia e depura o controlador.
