Descrição do produto

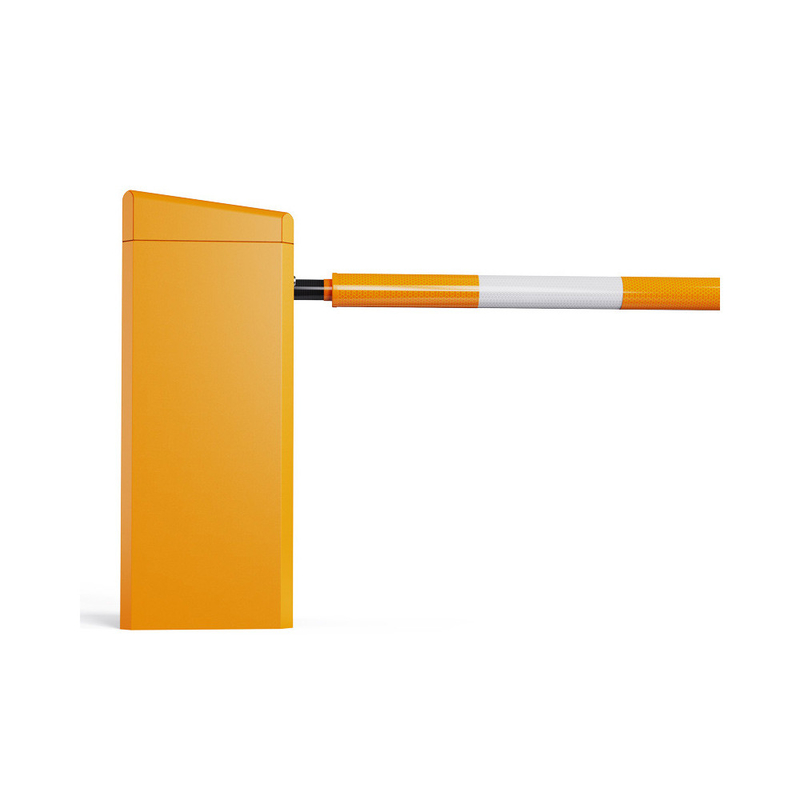

Deixe-me apresentar-lhe o produto DZ-138B, que é capaz de ser amplamente utilizado para estação de pedágio da autoestrada, estação de ônibus, shopping, aeroporto, hospital e assim por diante.Adopta servomotor de terceira geração, que utiliza tecnologia internacional líder em design integrado, fabricação de moldes, estrutura compacta, alta precisão, alta consistência e padronização, transmissão do redutor planetário,alta eficiência, longa vida útil, sem fugas de óleo, sem bloqueio, baixo ruído e outras características.
Parâmetro do produto
| Tamanho do produto |
292 x 368 x 9450 mm |
| Temperatura de funcionamento |
-35°C~+65°C |
| Fornecimento de energia |
AC100V~240V |
| Velocidade de marcha |
0.2s~8s; |
| Potência nominal |
750 W |
| Método de condução |
Servo motor |
| Humidade |
≤ 90% |
| Distância de comando remoto |
≤ 100 m (tempo aberto e ensolarado) |
| Classe de protecção |
Proteção IP54 |
| Velocidade do motor sem carga |
5000 r/min |
| Comprimento adaptável do braço |
1.5m~2m; 3m |
FUNÇÕES E Características do Produto
1A velocidade de operação pode ser ajustada.
2A desaceleração e a desaceleração podem ser ajustadas.
3O ângulo limite pode ser ajustado.
4A direcção esquerda e direita podem ser rapidamente trocadas.
5O braço de barreira pode ser operado manualmente em caso de falha de energia.
6. 418 código de aprendizagem de frequência controlador remoto anti-copia.
7Função de entrada de sinal de entrada/saída do sensor de fotocélula infravermelha.
8Detector de circuito e função de entrada de sinal de entrada/saída do radar.
9- Função de entrada de sinal de entrada/saída.
10. Função de contagem (frota).
11Função de saída de sinal I/O de luz LED.
12Função de saída de sinal I/O de semáforo.
13.Fundamento de saída de sinal normalmente aberto e normalmente fechado, para cima e para baixo.
14Função de saída de comunicação.RS485.
15- Função de queda do braço retardada.
16Função de reversão automática do braço.
17Função de elevação automática quando a energia estiver desligada (requer um módulo de armazenamento de energia adicional).
18Função de ciclo ascendente e descendente da porta de entrada/saída com uma única tecla.
19Detector de circuito normalmente aberto e normalmente fechado.
20Um carro passa por cada sinal para evitar a função de evasão de portagem.
21Função de alarme anti-colisão (requer alarme e sensor adicionais).
22Função de entrada de sinal de ligação de fogo.
23A porta I/O fecha a função de entrada de sinal.
24Função de entrada da bateria de armazenamento de 24 V.
Instalação elétrica, diagrama de fiação
1A fiação interna desta máquina foi concluída quando sai da fábrica, por favor não a mude,Basta ligar a fonte de alimentação 220V (alguns países 110V) e o fio de terra protetor para trabalhar.
2Interface de semáforo: utilização de semáforos de 2a24v.
3Interface antirradiação infravermelha: Dispositivo externo antirradiação infravermelha, e o sinal de comutação da saída antirradiação pode ser conectado.
4. Sensor de solo (loop detector) interface: Suporte sensor de solo externo. Ao usar um sensor de solo externo, você só precisa conectar a saída de sinal do interruptor pelo sensor de solo.
5Interface do sistema de estacionamento Interface de controlo por fios: Conectar o sinal do interruptor do sistema
